壓接端子簡介

電器元件的接線柱或者接線端子排上接線柱的，是經過螺絲帶壓口壓緊固定的壓接端子。壓接端子是用于實現電氣連接的一種配件產品，工業上劃分屬于連接器。隨著工業自動化程度的提升以及越發嚴格、精確的工業控制要求，接線端子的需求量逐漸加大。

電子行業的突飛猛進，使得接線端子的使用范圍越來越廣、種類越來越多。接線端子可以分為WUK接線端子、歐式接線端子系列、插拔式接線端子系列、變壓器接線端子、建筑物布線端子、柵欄式接線端子系列、彈簧式接線端子系列、軌道式接線端子系列、穿墻式接線端子系列，光電耦合型接線端子系列、110端子、205端子、250端子、187端子、OD2.2圓環端子、2.5圓環端子、3.2圓環端子、4.2圓環端子、2，圓環端子、6.4圓環端子、8.4圓環端子、11圓環端子、13圓環端子旗型系列端子和護套系列、各類環形端子、管形端子、接線端子、銅帶鐵帶(2-03、4-03、4-04、6-03、6-04)等。目前用得zui廣泛的是PCB板端子、五金端子、螺帽端子、彈簧端子。由于接線端子的應用廣泛，線纜行業朋友圈小編特意歸納和整理了接線端子的相關知識內容，以便大家收藏讀閱。

第.一節：端子產品應用

1.1 3C 產品端子

(2) 資訊產品

A. 個人PC桌上型電腦：內部之電源供應器、不斷電電源供應器（UPS）。

B. 工業電腦：內部之主機板、及機電控制板。

C. 周邊設備：如掃描器、印表機、影印機。

(2) 通訊產品

A. 有線傳輸及終端的控制系統與設備：如電子交換機之電源供應器、電話線之連接器。

B. 無線傳輸及終端對控制系統與設備：如基地臺傳輸設備、交換機之電源供應器。

(3) 消費性電子產品：主要供應于全球之各種視訊、音訊及家電產品。

A. 視訊產品包含電視機、錄放影機及攝錄影周邊配件。

B. 音訊產品包含家用音響、攜帶型音響及汽車音響。干衣機、微波爐、烤箱、電扇、電熱器、洗碗機、運動器材、衛浴控制系統。

未來消費性電子產品的趨勢將結合視聽、通訊及資訊科技，即所謂的3C整合。

1.2 電子產品用端子

(1)配電系統中之輸電系統及變壓系統：用于發電廠、傳輸設備、中繼站到工廠、住家大樓、公共建筑及工業設備等。

(2) 控制系統：各類產業中機械設備及電梯、自動化設備…等。

1.3 運輸工具用端子

(1)廣泛應用于飛機、船舶及各式車輛、電動車之電力及儀表板之信號傳輸。

(2) 高鐵、捷運之機電系統

第.二節：端子類型

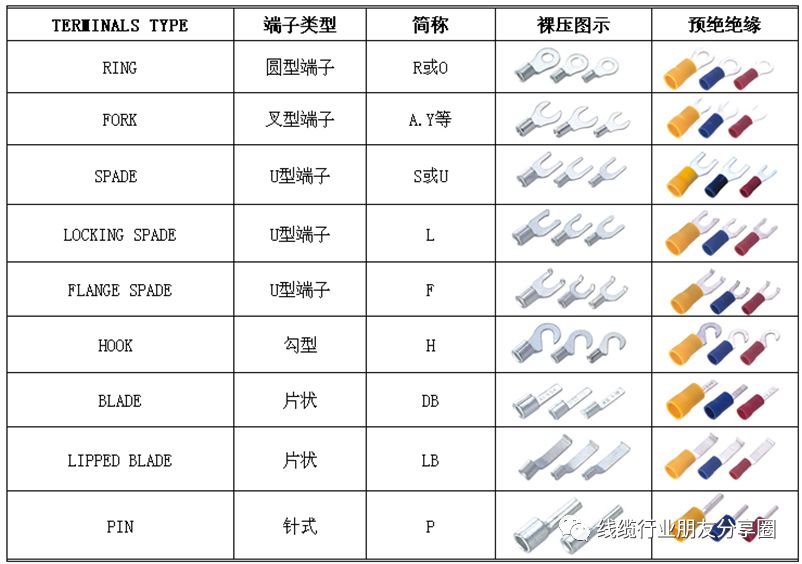

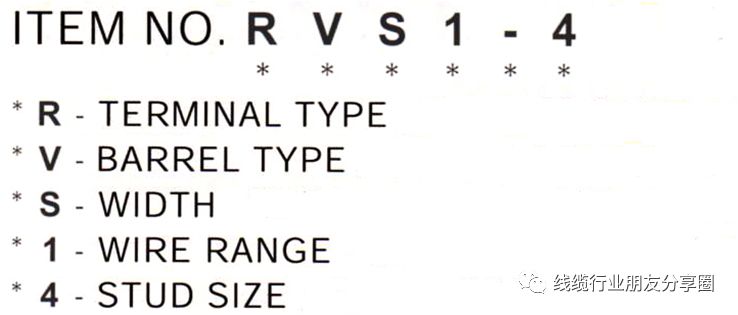

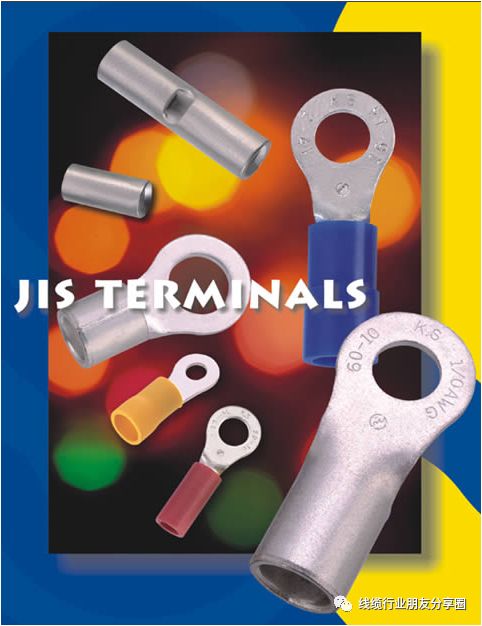

端子類型（壓接端子-I）

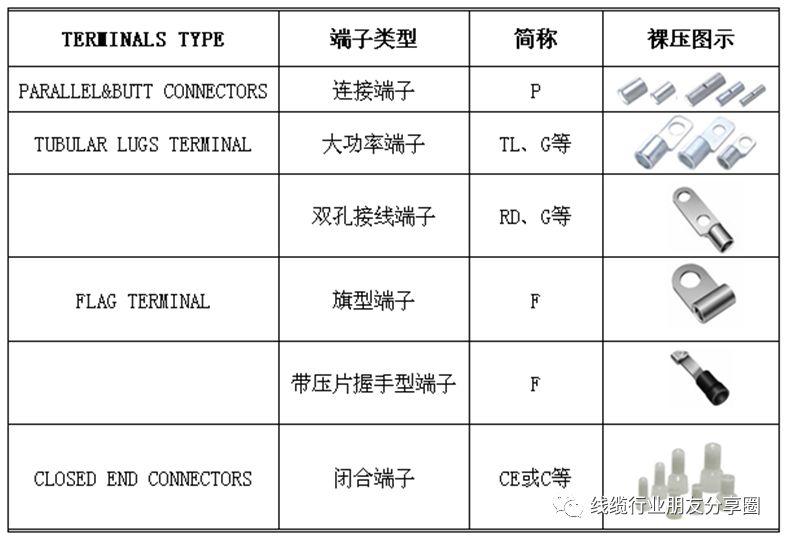

端子類型（壓接端子-II）

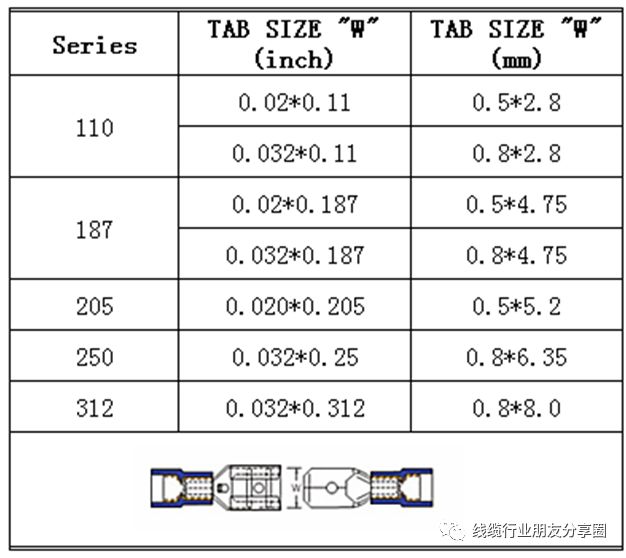

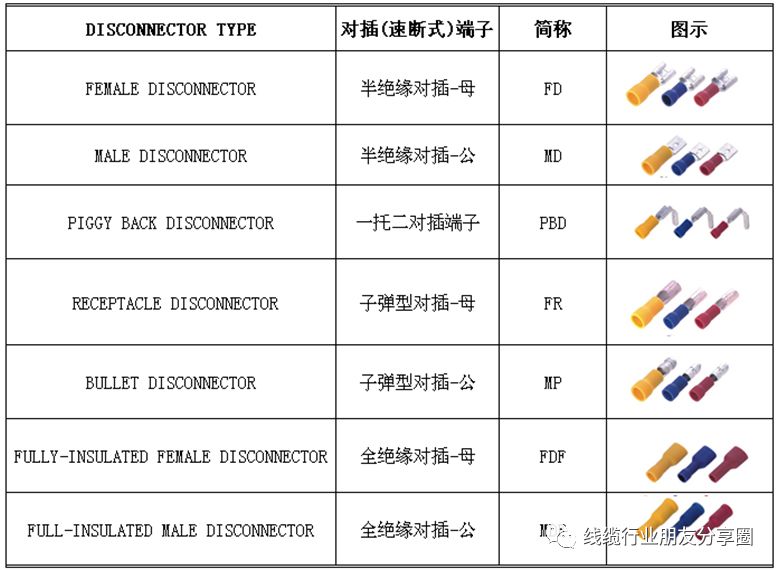

端子類型（對插或速斷式端子-I）

端子類型（對插或速斷式端子-II）

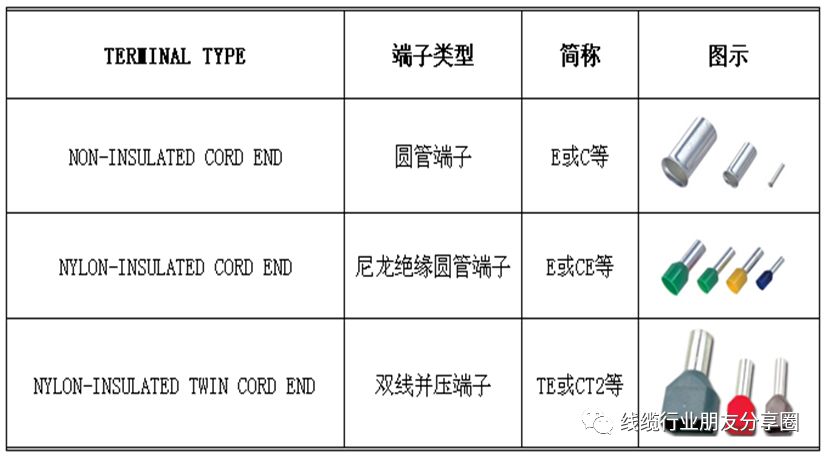

端子類型（圓管端子）

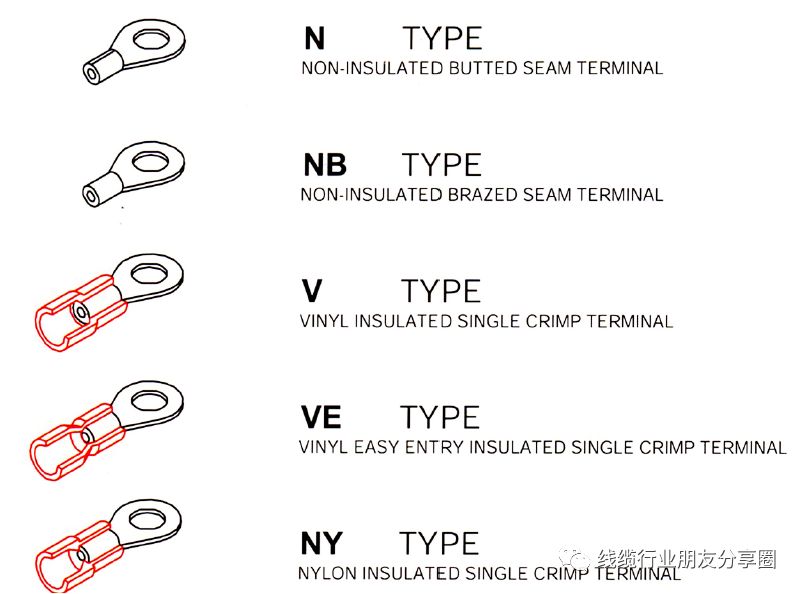

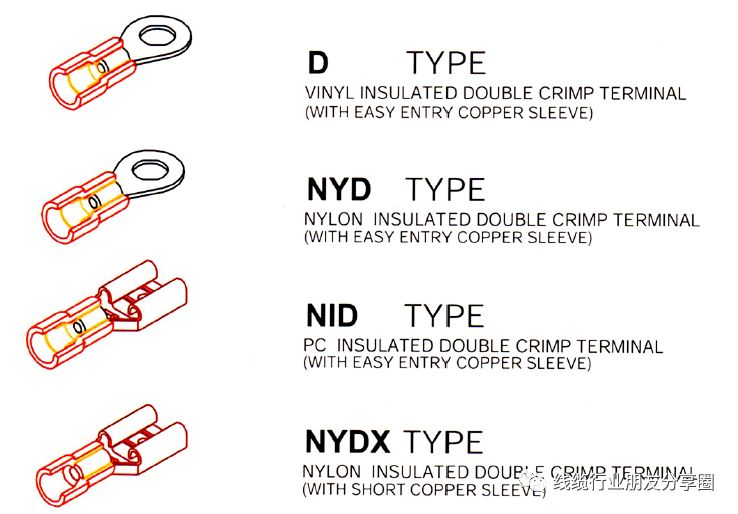

絕緣類型

絕緣類型
