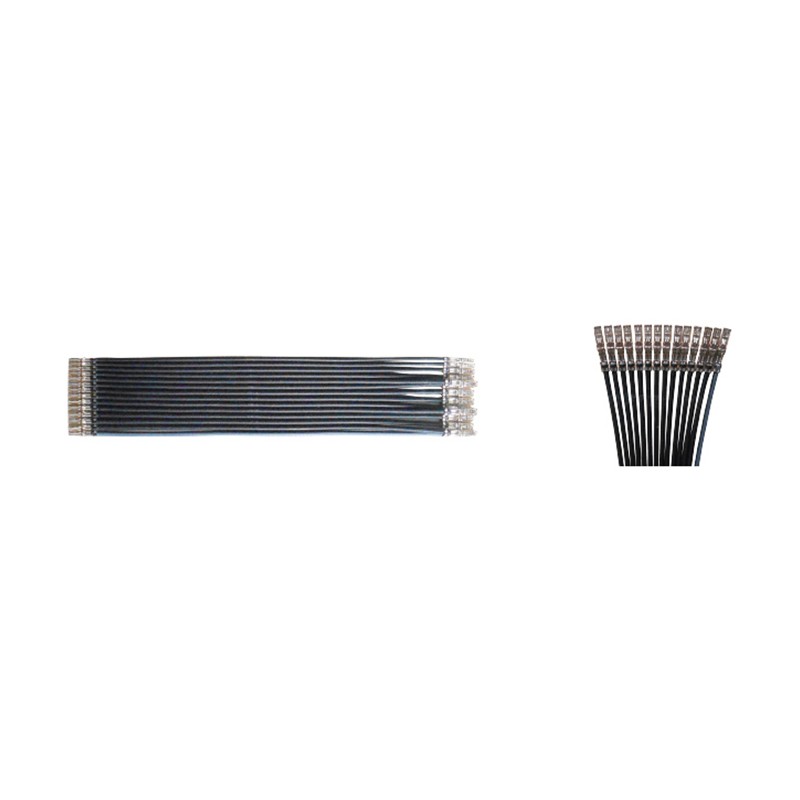

1.范圍廣:適用于PH、XH、EH、ZH、SCN、SM、VH、杜邦等條形連接器和通信端子;
2.穩定性好:采用偏心軸和凸輪傳動結構,端子壓力均衡,壓著整齊,成品率高;
3.精度高:采用伺服電機驅動器控制排線走位,端子壓著控制良好;
4.打端方式:使用轉向機構,可切換排線兩端的壓接方向;
5.自動化:從進排線分線,切斷、剝皮,壓接一次性完成,無需人工,節約勞動力成本;
6.效率高:壓著18000PCS/H(MAX),機器可24小時工作;
7.操作簡易化:觸摸屏設定參數,操作全過程一看即會,可一人操作數臺機器。
線徑范圍
AWG12#-AWG30#
排線P數上限
20P
排線寬度上限
28mm
排線單根寬度范圍
0.8-2.5mm
切斷長度
72-1500mm(特殊可定制)
切斷精度
±0.5mm
剝皮長度
2-10mm
壓著能力
20KN
產量
18000PCS/H (20P排線)
電源
220V 50/60HZ
電機功率
2.5KW
氣源
0.4-0.6 Mpa, filtered and dry air
重量
約585kg
外形尺寸
1580 x 1345 x 2000mm
功能
單端壓、兩端壓、間隔壓、正反壓
